DXF 导入尺寸错误：核对比例与单位
先测量导入几何，再修正单位解释或源图比例。
选中完整图样，用已知值核对实测宽高。宽高同时偏差 25.4 倍或 1/25.4 倍，提示英寸／毫米解释问题，但仅凭比例不能确定原因。核对源单位和 DXF 导入设置，再重新导入、测量。
修改尺寸前，先计算偏差比例
使用独立已知尺寸，例如 100 mm 宽的校准轮廓。读取接收软件中选中对象的边界，不读页面大小或裁剪预览。确认显示单位，并选中属于整个图样的全部部件。
用实测宽度除以预期宽度，对高度做同样计算。两个比例一致时，检查整体缩放或单位；不一致时，检查比例锁定、选区不完整或导出前已改变的几何。
| 观察到什么 | 优先检查 | 下一步 |
|---|---|---|
| 大 25.4 倍，或小至 1/25.4 | 英寸／毫米解释 | 核对源单位、文件头与导入设置 |
| 10、100 或 1000 倍且比例一致 | 绘图单位或已应用缩放 | 向来源方确认已知尺寸与单位 |
| 宽高偏差比例不同 | 选区或几何变形 | 选中全部目标部件；检查源文件 |
| 校准文件正确，自己的文件错误 | 自己的单位声明、变换或导出 | 从副本重新导出，核对已知特征 |
核对 LightBurn 的 DXF 导入设置
确认导出文件的预期单位
确认绘图坐标使用什么单位。DXF 中数值 100 本身不能说明宽度是 100 mm 还是 100 英寸。$INSUNITS 文件头可声明单位，但声明也可能缺失或错误。
打开“设置 → 导入／导出”

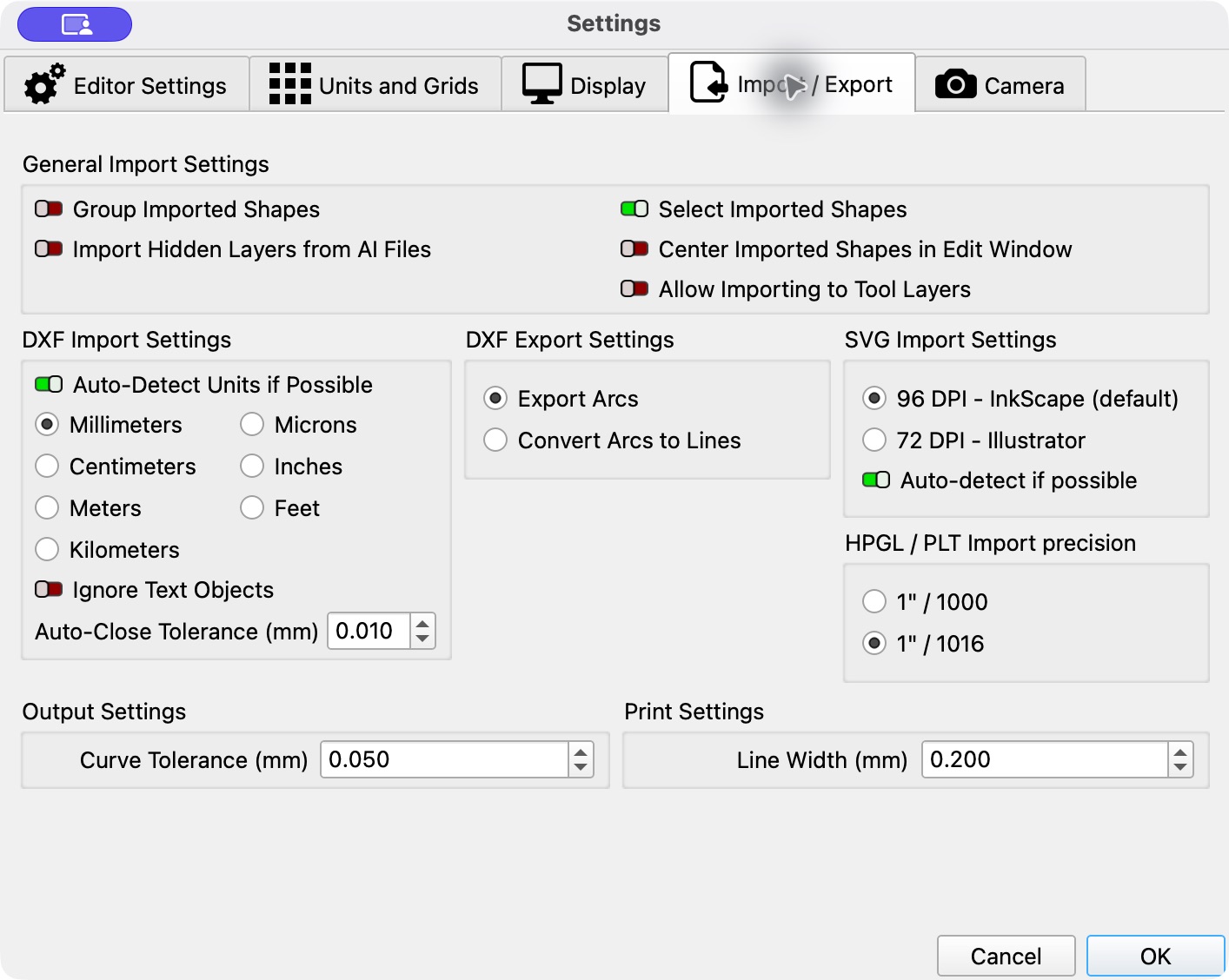

LightBurn 2.1 的“DXF 导入设置”提供“尽可能自动识别单位”和默认单位。声明正确时使用识别；无单位文件应选择与源绘图一致的默认单位，不能仅凭扩展名猜测。
修正来源，再重新导入
若文件头错误，尽可能从来源软件按正确单位重新导出。在空白文档中重新导入并测量；改变导入偏好不会重新解释文档中已有的几何。
只有已知尺寸时才手动缩放
无法重新导出时，在副本上操作。已确认整体比例错误时，修正系数为预期尺寸 ÷ 实测尺寸：100 ÷ 2540 = 1/25.4。保持宽高比例，再核对另一处尺寸、孔洞和位置。不能由这个例子推断任意图片的实际大小。
已复现：相同坐标，不同单位标记
2026 年 10 月 9 日，在 macOS 的 LightBurn Pro 2.1.04 内置 No Machine 配置中导入自制直线校准图。自动单位识别开启，默认单位为毫米，未修改偏好。每个文件导入时文档为空，读取选中边界计算宽高；未连接加工设备。
两份变体仅改变单位代码，坐标和三条闭合多段线一致。重新导入正确基准后恢复 100 × 70 mm。自动识别无法知道文件的英寸声明本身写错了。无单位文件的结果取决于本次默认单位，不是可靠的物理尺寸声明。
| 文件 | 声明单位 | 导入宽 × 高 |
|---|---|---|
| 正确基准 | 毫米（代码 4） | 100 × 70 mm |
| 故意误标 | 英寸（代码 1） | 2540 × 1778 mm |
| 无单位变体 | 无单位（代码 0） | 此默认单位下为 100 × 70 mm |
如果尺寸仍不正确
若已知正确基准导入正常，对照问题文件的单位声明、导出比例、对象变换和受支持实体。修正导出流程，或索取另一种格式并明确参考尺寸。若基准也不正确，先记录接收软件版本和导入设置，再修改几何。
SVG 的 72/96 DPI 解释及 width/viewBox 属于另一条流程，这些设置不能解释上方 DXF 单位标记示例。孔洞丢失或路径重复也属于另一种几何问题，缩放不能修复。
来源与记录范围
设置说明依据 LightBurn 2.1 文档，DXF 单位代码依据 Autodesk。复现尺寸来自本次真实 2.1.04 导入记录。只测试这些文件与设置，不涵盖任意图样或实际加工精度。
